A.1.12 Stappenplan: Trap
Het vervangen of plaatsen van een trap is zo mogelijk de meest complexe aanpassing in een model, omdat een (dichte) trap ok ruimtescheidend kan zijn met een gangkast of interne berging als ruimte eronder. Hierdoor zijn extra ruimtescheiders nodig in het model om de kastruimte geheel te omsluiten.
Het kan bijvoorbeeld zo zijn dat we een vaste trap niet helemaal correct hebben gemodelleerd, bijvoorbeeld er is toch een onderkwart aanwezig in de trap (dubbelkwart trap). Het plaatsen van een trap kent een behoorlijke hoeveelheid stappen. Die doordat je eigenschappen niet kunt aanpassen in de editor, nogal onlogisch overkomen en wat heen en weer schakelen tussen editor en opbouw en schillen met zich meebrengt. In hoofdlijnen zijn er de onderstaande processtappen
- Plattegrond-editor: Plaats een gewenste trap default in de plattegrond
- 3D: Corrigeer maten en draairichting en eigenschap ruimtescheidend
- Plattegrond-editor: Corrigeer positie en ruimtescheiders
- Ruimtes: Controleer ruimteklassen en corrigeer evt.
- Log in als modeleur in corporatie site, met juiste rechten.
- Open een model zoals hier beschreven
- Kies stap ‘Opbouw en schillen’ in linkerpaneel

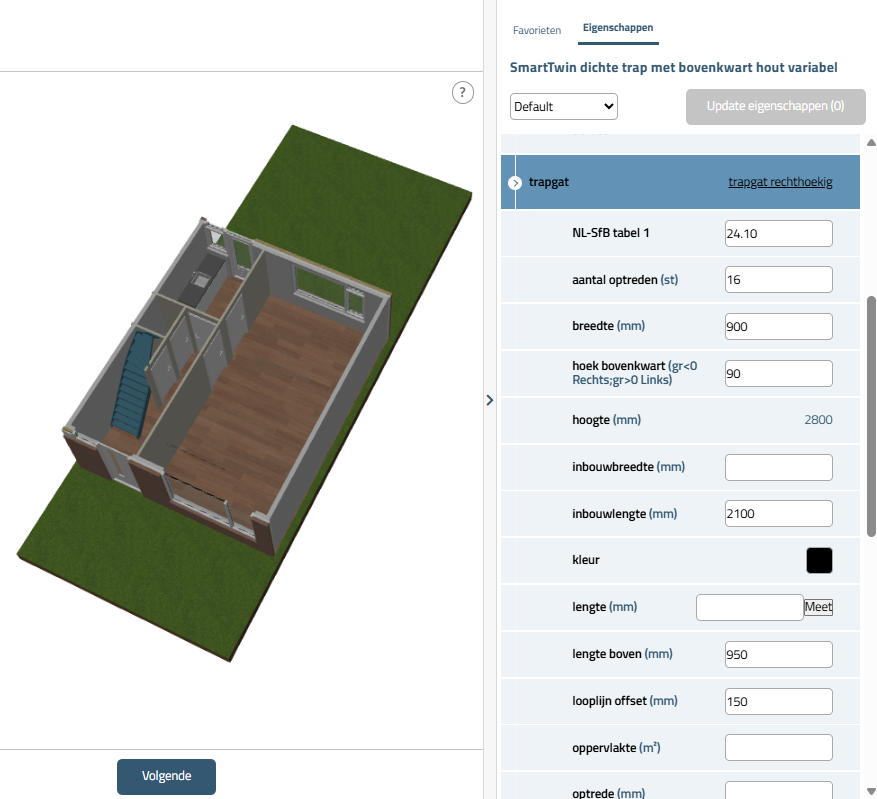

- Selecteer de gewenste bouwlaag 3D, onderaan middenpaneel (bijvoorbeeld bouwlaag 0)
- Selecteer trap

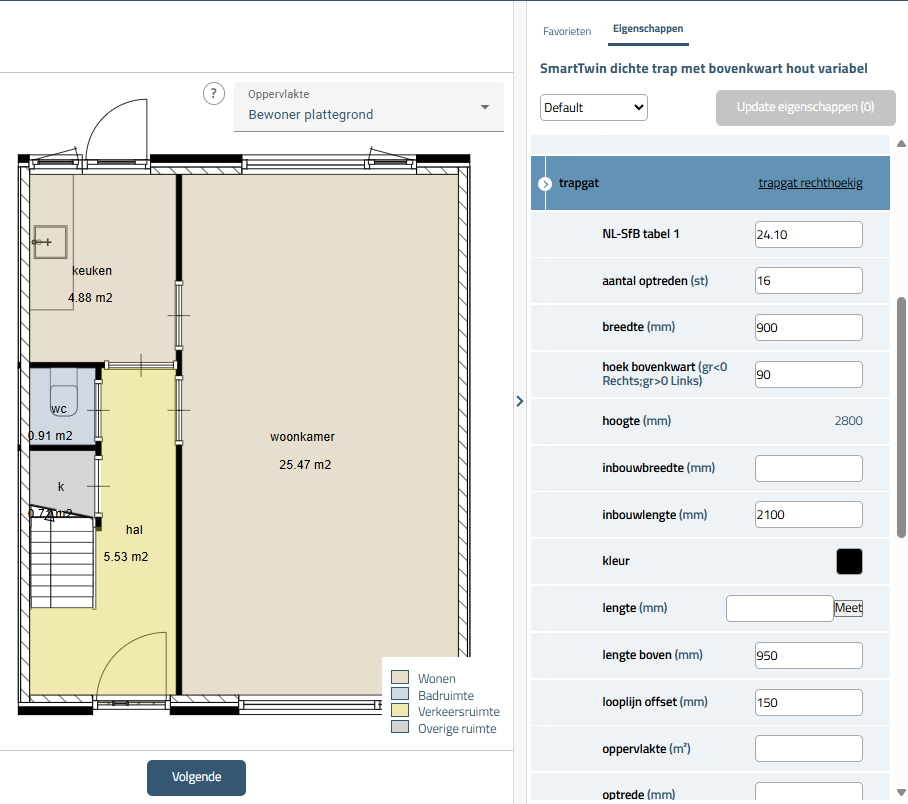

- Let op: Vooraf trap maten check bij eigenschappen: lengte, breedte, hoogte en onthouden bij vervangen van een trap
- Let op: Vooraf ruimtescheider check in plattegrond en onthouden bij vervangen van een trap
Lees verder bij onderstaande hoofstukken voor een gedetailleerd stappenplan.
- A.1.12.1 Eigenschappen aanpassen van een trap
- A.1.12.2 Vervang via favorieten van een trap
- A.1.12.3 Verwijderen van een trap
- A.1.12.4 Nieuw plaatsen van een trap
- A.1.12.5 Corrigeer ruimte en klasse bij ruimte onder een trap
